Inspection visuelle IA pour l'emballage pharmaceutique : blisters, étiquettes, inviolabilité
Les défauts d'emballage reviennent comme cause récurrente dans les données de rappels pharmaceutiques de la FDA et de l'EMA année après année. Confusions d'étiquettes, défauts de scellage des blisters, absence d'inviolabilité et codes de lot ou d'expiration illisibles ne sont pas des défauts glamour. Ce sont aussi les défauts qui coûtent le plus à corriger une fois qu'un carton a quitté l'entrepôt.
L'emballage pharma est l'un des travaux de contrôle qualité les plus difficiles de l'atelier. Chaque carton porte une promesse légale sur le contenu, la dose, l'expiration et la provenance. Un seul code de lot mal lu peut déclencher un rappel à plusieurs millions. C'est pour cela que l'industrie investit dans la vision depuis des décennies. Ce qui est nouveau, c'est que l'inspection visuelle par IA gère désormais la longue traîne des défauts qui ont toujours posé problème à la vision basée sur des règles, et elle le fait sur une ligne tournant à 300-600 unités par minute.
Cet article couvre les familles de défauts qui valent la peine d'être automatisées, là où la vision classique basée règles l'emporte encore, là où l'inspection visuelle IA fait son travail, et comment Enao Vision déploie un poste basé iPhone sur une ligne d'emballage pharma en quelques jours plutôt qu'en semaines.
Les quatre familles de défauts sur une ligne d'emballage pharma
Les équipes qualité pharma regroupent généralement les défauts d'emballage en quatre familles. Chacune a un mode de défaillance différent et un outil d'inspection le mieux adapté différent.

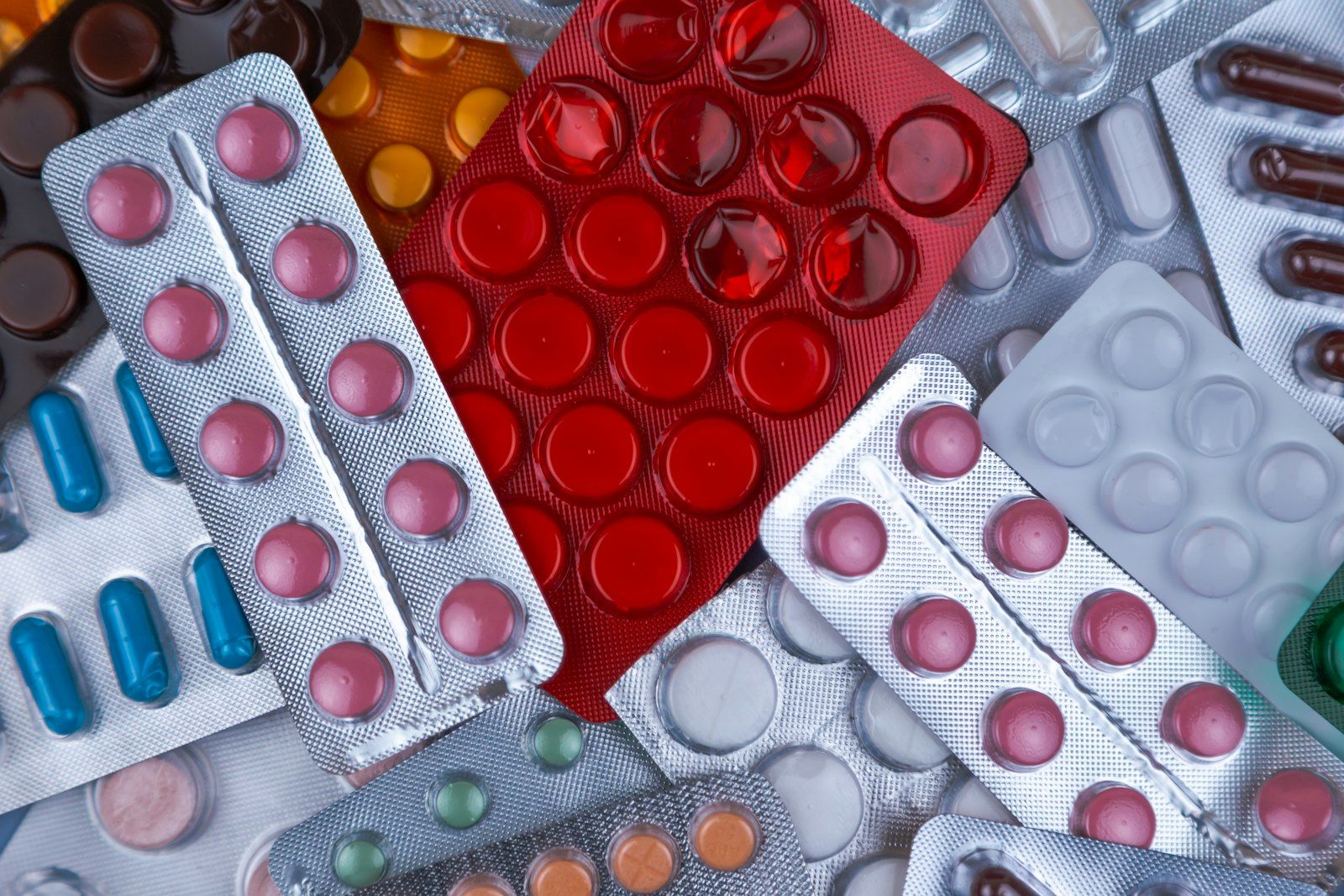

1. Défauts de scellage et d'alvéoles des blisters
Les blisters tombent en panne de petites manières, visuellement subtiles. Une alvéole sous-scellée laisse passer l'humidité. Un trou d'épingle dans l'aluminium laisse entrer l'oxygène. Un comprimé manquant ou cassé dans une alvéole est une erreur de dose qui n'attend que d'arriver. La vision à règles fixes attrape les cas évidents (alvéole vide, rupture de scellage évidente), mais la longue traîne de scellages partiels, plis d'aluminium et micro-trous d'épingle est là où l'inspection devient coûteuse.
L'inspection visuelle par IA entraînée sur quelques centaines d'exemples bons et mauvais par référence attrape ces défaillances subtiles sans règles codées à la main. Le réseau de neurones apprend à quoi ressemble un bon scellage et signale tout ce qui dévie. C'est le même schéma que celui dont nous parlons dans notre Guide sur la détection d'anomalies en fabrication.
2. Défauts d'étiquettes et d'impression sur cartons
C'est la catégorie à risque de rappel. Une mauvaise étiquette sur un carton est un événement de sécurité patient. Les défaillances spécifiques sont : mauvaise référence sur le carton, étiquette abîmée ou décalée, bavure d'encre sur le code de lot, date d'expiration illisible, embossage Braille manquant (requis dans l'UE par la directive 2001/83/CE), et défauts d'impression sur les champs de données variables.
Les moteurs de lecture de codes-barres et d'OCR gèrent bien les données structurées. Ils peinent sur deux fronts : impression à faible contraste sur aluminium réfléchissant, et changements de format rapides où l'éclairage varie d'une référence à l'autre. Les deux sont précisément les cas où un modèle IA entraîné sur toute la gamme de conditions de ligne surpasse un moteur basé règles. Notre Guide d'éclairage pour l'inspection visuelle IA explique pourquoi l'éclairage est le levier numéro un pour la précision de l'inspection d'impression.
3. Inviolabilité et intégrité de fermeture
Les bandes inviolables sur les bouteilles, les opercules à induction sous les bouchons, et les bouchons sécurité enfants ont chacun leur propre schéma de contrôle qualité. Les modes de défaillance sont petits, en trois dimensions, et souvent visibles sous un seul angle. Une bande inviolable manquante est évidente. Une bande présente mais déchirée à un bord est le genre de défaut qui passe à travers un régime de contrôle qualité par échantillonnage et apparaît plus tard sous forme de réclamation client.
L'inspection visuelle par IA gère bien ces cas parce que le modèle apprend à partir de la distribution complète des bonnes bouteilles, pas d'un modèle de référence unique. C'est la même logique que nous appliquons à l'inspection d'étiquettes et de scellages dans l'agroalimentaire et les boissons, où les modes de défaillance se ressemblent même si le cadre réglementaire est différent.
4. Sérialisation et codes track-and-trace
Sous le DSCSA de la FDA et la directive européenne sur les médicaments falsifiés, chaque unité de vente porte un code 2D avec GTIN, numéro de série, lot et expiration. L'inspection a ici deux missions : vérifier que le code est lisible par un lecteur à froid, et vérifier que le texte lisible par un humain à côté correspond au contenu du code. Le décalage entre code et texte est un mode de défaillance classique après un changement de ruban d'imprimante, et c'est le genre de défaut qui coûte une reprise complète de lot quand il est attrapé au centre de distribution plutôt que sur la ligne.
Là où la vision à règles fixes l'emporte encore
La vision industrielle basée règles reste le bon outil pour les contrôles dimensionnels à fort contraste et grande vitesse. Mesurer les dimensions de blisters, détecter la présence ou l'absence d'un comprimé dans une alvéole, lire un code de lot imprimé à fort contraste à 600 BPM : ce sont des problèmes résolus avec un système de vision traditionnel. Il n'y a aucune raison de les résoudre à nouveau avec un réseau de neurones. Le bon modèle mental : la vision basée règles gère les règles d'inspection bien connues ; l'inspection visuelle IA gère la longue traîne des défauts du type « je le reconnais quand je le vois ». Notre Guide d'inspection par vision industrielle parcourt l'arbre de décision pour choisir le bon outil pour chaque poste.
Pourquoi l'inspection visuelle IA fait son travail en pharma
Les lignes d'emballage pharma partagent trois caractéristiques qui favorisent l'inspection basée IA. Premièrement, la variété des références est élevée. Un façonnier peut faire passer 30 à 80 références distinctes sur la même ligne en un mois, chacune avec son propre artwork, sa taille de carton et sa géométrie d'étiquette. Recoder un système basé règles pour chaque changement coûte cher ; entraîner un modèle qui généralise sur toute la famille de références ne coûte pas cher.
Deuxièmement, l'asymétrie des coûts de défauts est extrême. Une variation dimensionnelle ratée coûte une reprise. Un événement de mauvaise étiquette raté peut coûter un rappel. Cette asymétrie justifie une seconde ligne de défense sur les défauts visuellement ambigus, même si la première ligne de défense est déjà un système basé règles.
Troisièmement, les exigences de documentation BPF font que chaque événement d'inspection génère déjà une piste d'audit. Ajouter un modèle IA qui écrit ses décisions dans le même dossier de lot est un travail incrémental, pas un nouveau projet de conformité. C'est le même schéma que Ford a décrit dans son programme d'inspection MAIVS basé smartphone, où le dossier d'inspection se plaçait à côté de la documentation qualité existante plutôt que de la remplacer.
Comment un poste Enao s'intègre sur une ligne d'emballage pharma
Enao Vision déploie un poste d'inspection basé iPhone qui fait tourner le modèle sur l'appareil. Le matériel pour démarrer un poste s'élève à moins de 1 000 € : un iPhone reconditionné, un support, des câbles et un anneau lumineux. Le poste se connecte à un automate ou contrôleur de ligne local en OPC UA et écrit le pass/fail plus l'image dans le dossier de lot. Les données restent sur site par défaut, ce qui simplifie la conversation 21 CFR Part 11 avec la qualité.
Le déploiement est rapide parce qu'aucun data scientist niveau doctorat n'est nécessaire pour entraîner le modèle. Un superviseur de ligne parcourt la ligne, étiquette 200 à 500 images par classe de défaut, et le modèle est prêt pour une exécution en parallèle dès l'équipe suivante. C'est le même schéma que nous couvrons dans notre Guide de l'inspection visuelle par IA, et c'est ainsi que nous maintenons le coût total de possession sous celui d'un ensemble caméra industrielle classique plus PC industriel plus GPU.
Les limites honnêtes
Quelques choses que l'inspection visuelle IA ne résout pas en pharma. Elle ne remplace pas les lecteurs de sérialisation pour les codes de regroupement de caisses ; ce sont toujours des travaux dédiés à des lecteurs froids industriels. Elle ne garantit pas un taux zéro de faux rejets dès le jour 1 ; un modèle qui a vu 300 bons exemples sur-signalera jusqu'à en avoir vu 3 000. Et elle ne supprime pas le travail de validation BPF ; le modèle fait partie du système qualité et est validé comme tout autre dispositif de contrôle qualité. Ce qu'elle fait, c'est élargir l'ensemble des défauts qu'un seul poste peut attraper, et elle le fait sans ajouter un nouveau fournisseur de matériel sur la ligne.
